Kao dobavljač prirubnica od ugljičnog čelika, iz prve ruke svjedočio sam kritičnoj ulozi koju dobro dizajnirane prirubnice igraju u različitim industrijskim primjenama. Prirubnice od ugljeničnog čelika koriste se u cjevovodima, mašinama i mnogim drugim sistemima za povezivanje cijevi, ventila i druge opreme. Optimizacija njihovog dizajna se ne odnosi samo na poboljšanje performansi, već i na osiguranje sigurnosti, trajnosti i isplativosti. U ovom blogu ću podijeliti neke ključne strategije o tome kako optimizirati dizajn prirubnica od ugljičnog čelika.
Odabir materijala

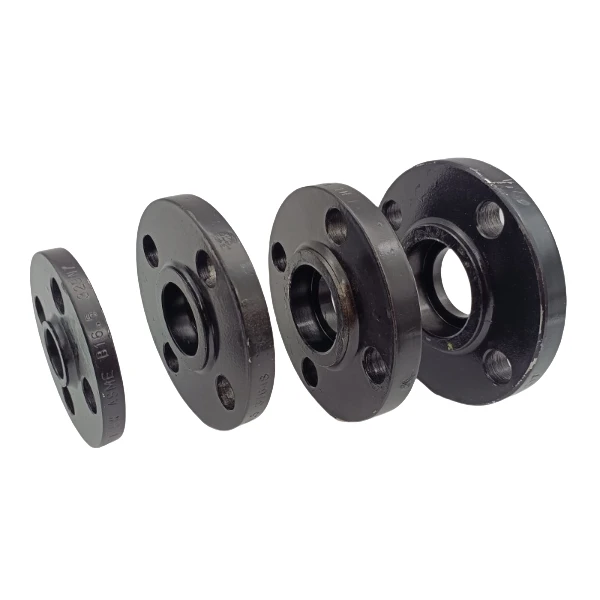

Izbor materijala od ugljičnog čelika je temelj dobro dizajnirane prirubnice. Različiti tipovi ugljičnog čelika imaju različita svojstva, kao što su čvrstoća, duktilnost i otpornost na koroziju. na primjer,A105 Prirubnica od ugljičnog čelikaje popularan izbor u mnogim industrijskim aplikacijama. Ima dobru zavarljivost i može izdržati umjerene pritiske i temperaturne uvjete.
Prilikom odabira materijala moramo uzeti u obzir specifično radno okruženje prirubnice. Ako će prirubnica biti izložena korozivnim tvarima, možda ćemo morati odabrati ugljični čelik s većim svojstvima otpornosti na koroziju ili nanijeti zaštitni premaz. Dodatno, mehanička svojstva materijala treba da odgovaraju zahtjevima za tlak i temperaturu sistema. Za primjene pod visokim tlakom neophodan je ugljični čelik s većim popuštanjem i vlačnom čvrstoćom.
Kontrola dimenzija i tolerancije
Točne dimenzije su ključne za pravilno funkcioniranje prirubnica od ugljičnog čelika. Prečnik, debljina, veličina otvora za vijke i prečnik kružnog dela moraju biti precizno projektovani u skladu sa industrijskim standardima i specifičnim zahtevima primene. Svako odstupanje u ovim dimenzijama može dovesti do curenja, nepravilnog postavljanja ili čak kvara konstrukcije.
Pri projektovanju dimenzija prirubnica treba da se pridržavamo međunarodnih standarda kao što su ASME B16.5 ili DIN standardi. Ovi standardi pružaju detaljne specifikacije za različite vrste prirubnica, osiguravajući kompatibilnost i zamjenjivost. Štaviše, stroga kontrola tolerancije tokom procesa proizvodnje je neophodna. Napredne proizvodne tehnike, kao što je CNC obrada, mogu pomoći u postizanju visoko preciznih dimenzija i smanjiti rizik od dimenzionalnih grešaka.
Strukturno projektovanje
Konstrukcijski dizajn prirubnica od ugljičnog čelika može značajno utjecati na njihove performanse. Na primjer, oblik lica prirubnice može utjecati na performanse zaptivanja. Ravna prirubnica je pogodna za aplikacije pod niskim pritiskom, dok prirubnica sa podignutim čeonim površinama obezbeđuje bolje zaptivanje u sistemima visokog pritiska. Visinu podignute površine treba pažljivo dizajnirati kako bi se osigurala pravilna kompresija brtve.
Drugi važan aspekt konstrukcijskog dizajna je ojačanje prirubnice. U nekim slučajevima, dodavanje ukrućenja ili rebara na prirubnicu može poboljšati njenu čvrstoću i krutost, posebno za prirubnice velikog promjera ili prirubnice u uvjetima visokog naprezanja. Veza između prirubnice i cijevi također mora biti dobro dizajnirana. Odgovarajući kutni zavar ili bešavna veza mogu poboljšati ukupni strukturalni integritet sistema.
Dizajn zaptivanja
Učinkovito zaptivanje jedna je od najvažnijih funkcija prirubnica od ugljičnog čelika. Dobar dizajn zaptivanja može sprečiti curenje tečnosti ili gasova, osiguravajući sigurnost i efikasnost sistema. Izbor materijala za zaptivanje je ključni faktor u dizajnu zaptivanja. Različiti materijali zaptivki, kao što su guma, grafit ili metal, imaju različita svojstva zaptivanja i pogodni su za različite radne uslove.
Omjer kompresije brtve je također kritičan. Trebalo bi biti dizajnirano tako da se osigura da brtva može formirati čvrsto zaptivanje pod radnim pritiskom i temperaturom. Završna obrada površine prirubnice takođe može uticati na performanse zaptivanja. Glatka i ravna površina može omogućiti bolji kontakt sa zaptivkom, smanjujući rizik od curenja. na primjer,Prirubnica od ugljičnog čelikazahtijeva pravilan dizajn zaptivanja kako bi se osigurao pouzdan rad u raznim primjenama.
Optimizacija procesa proizvodnje
Proizvodni proces ima direktan utjecaj na kvalitetu prirubnica od ugljičnog čelika. Trebalo bi odabrati najprikladniji način proizvodnje na osnovu zahtjeva dizajna i obima proizvodnje. Za proizvodnju malih serija, kovanje može biti dobar izbor jer može poboljšati mehanička svojstva prirubnice. Za proizvodnju velikih serija, livenje ili mašinska obrada mogu biti isplativiji.
Tokom procesa proizvodnje neophodna je kontrola kvaliteta. Metode ispitivanja bez razaranja, kao što su ultrazvučno ispitivanje, ispitivanje magnetnim česticama ili radiografsko ispitivanje, mogu se koristiti za otkrivanje unutrašnjih defekata na prirubnicama. Procesi toplinske obrade, kao što su žarenje, kaljenje i kaljenje, također se mogu primijeniti za poboljšanje mehaničkih svojstava ugljičnog čelika.
Analiza troškova i koristi
Optimizacija dizajna prirubnica od ugljičnog čelika također uključuje analizu troškova i koristi. Dok visokokvalitetni materijali i napredni proizvodni procesi mogu poboljšati performanse prirubnica, oni također povećavaju troškove. Moramo pronaći balans između performansi i troškova.
Na primjer, korištenje skupljeg, ali vrlo otpornog na koroziju ugljičnog čelika može biti potrebno za prirubnicu u teškim uvjetima. Međutim, za prirubnicu u okruženju niskog rizika, može se odabrati isplativiji ugljični čelik. Osim toga, možemo optimizirati dizajn kako bismo smanjili troškove proizvodnje bez žrtvovanja performansi. Na primjer, pojednostavljivanje konstrukcijskog dizajna ili korištenje standardnih komponenti može smanjiti troškove proizvodnje.
Primjena - Specifičan dizajn
Različite primjene imaju različite zahtjeve za prirubnice od ugljičnog čelika. Na primjer, u industriji nafte i plina, prirubnice moraju izdržati uslove visokog pritiska i visoke temperature, kao i korozivnu prirodu fluida. U industriji hrane i pića, prirubnice moraju ispunjavati stroge higijenske standarde i biti izrađene od materijala koji su netoksični i laki za čišćenje.
Trebali bismo provesti detaljnu analizu zahtjeva primjene prije projektovanja prirubnica. Ovo uključuje razmatranje vrste fluida ili gasa, opsega radnog pritiska i temperature, učestalosti rada i uslova okoline. Na osnovu ove analize, možemo prilagoditi dizajn prirubnica da zadovolji specifične potrebe aplikacije. na primjer,Prirubnica od ugljičnog čelikamogu biti dizajnirani sa specifičnim karakteristikama za različite primjene, kao što je poseban premaz za zaštitu od korozije ili jedinstven oblik za jednostavnu ugradnju.
Testiranje i validacija
Prije masovne proizvodnje prirubnica od ugljičnog čelika, potrebno je provesti sveobuhvatno ispitivanje i validaciju. Ispitivanje pritiska može simulirati stvarni radni pritisak sistema i provjeriti curenje. Hidrostatičko ispitivanje je uobičajena metoda za ispitivanje pod pritiskom, gdje se prirubnica napuni vodom i pod pritiskom do određenog nivoa.
Osim ispitivanja pod pritiskom, mogu se izvršiti i druga ispitivanja kao što su ispitivanje materijala, inspekcija dimenzija i ispitivanje performansi zaptivanja. Ovi testovi mogu osigurati da prirubnice ispunjavaju zahtjeve dizajna i industrijske standarde. Bilo koji problem koji se nađe tokom procesa testiranja treba odmah riješiti, a dizajn će možda morati biti revidiran u skladu s tim.
Kontinuirano poboljšanje
Dizajn prirubnica od ugljičnog čelika nije jednokratni proces. Trebali bismo kontinuirano pratiti performanse prirubnica na terenu i prikupljati povratne informacije od kupaca. Na osnovu ovih povratnih informacija možemo identificirati područja za poboljšanje i izvršiti potrebna prilagođavanja dizajna.
Nove tehnologije i materijali se stalno pojavljuju u industriji. Trebali bismo držati korak s ovim razvojem i istražiti mogućnost njihove primjene u dizajnu prirubnica od ugljičnog čelika. Na primjer, korištenje novih proizvodnih tehnika ili naprednih materijala može potencijalno poboljšati performanse i smanjiti cijenu prirubnica.
Zaključno, optimizacija dizajna prirubnica od ugljičnog čelika zahtijeva sveobuhvatan pristup koji uzima u obzir odabir materijala, kontrolu dimenzija, konstrukcijski dizajn, dizajn zaptivanja, proizvodni proces, analizu troškova i koristi, primjenu - specifične zahtjeve, testiranje i kontinuirano poboljšanje. Prateći ove strategije, možemo dizajnirati visokokvalitetne prirubnice od ugljičnog čelika koje zadovoljavaju različite potrebe različitih industrija.
Ako ste zainteresirani za naše prirubnice od ugljičnog čelika ili imate bilo kakve posebne zahtjeve za dizajn prirubnica, slobodno nas kontaktirajte za daljnju diskusiju i pregovore o nabavci. Posvećeni smo tome da vam pružimo najbolje dizajnirane i visokokvalitetne prirubnice od ugljičnog čelika.
Reference
- ASME B16.5 Standard za prirubnice cijevi i prirubničke spojeve
- DIN standardi za prirubnice
- Udžbenici nauke o materijalima i inženjerstva za svojstva i primjenu ugljičnog čelika.
